1、应用
本耐火电缆主要应用于各种应急控制设备、中控室、安全通道、照明、消防自动灭火的控制信号和开关线路。
2、执行标准
a) GB/T9330-2008 塑料绝缘控制电缆
b) GB/T19666-2008 阻燃和耐火电缆通则
c) EN50200-2015 应急电路用无保护小电缆的耐火性试验方法
3、额定电压
0.6/1KV及以下
4、耐火特性
在火灾条件下，维持电路连续工作90分钟或120分钟。
采用陶瓷化硅胶绝缘体系，可承受消防喷水15分钟，电路仍连续工作。
5、阻燃特性
在火灾条件下，本类电缆均具有阻止火焰漫延特性。
6、低烟特性
在火灾条件下，电缆可燃物产生的烟雾极低，防止二次灾害。
7、无卤特性
在火灾条件下，可燃物产生的烟气毒性，对人和机械设备和电气设备的毒性腐蚀性极低，防止二次伤害和设备的使用寿命。
8、电缆型号及名称
型号 | 产品名称 | 制造范围 |
Z(A-D)N-KVVP | 耐火阻燃A-D类70℃聚氯乙烯绝缘聚氯乙烯护套屏蔽控制电缆 | 0.75～10 mm² |
WDZN(A-D)-KYJYP | 耐火低烟无卤阻燃90℃交联聚烯烃绝缘聚烯烃护套屏蔽控制电缆 | |
WDZN(A-D)-KTGJYP | 耐火低烟无卤阻燃90℃交联陶瓷化硅胶绝缘聚烯烃护套屏蔽控制电缆 |

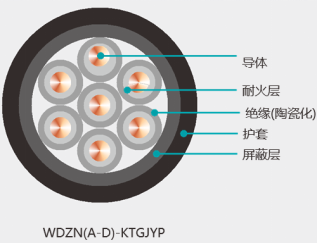

9、电缆结构图
|
|
10、多芯控制电缆Z(A-D)N-KVVP型和WDZN(A-D)-KYJYP型参数表
芯数x标称截面 mm² | 导体种类 | 绝缘标称厚度 mm | 护套标称厚度 mm | 平均外径mm | |
下限 | 上限 | ||||
2x0.75 | 1 | 0.6 | 1.2 | 8.0 | 9.6 |
2x0.75 | 2 | 0.6 | 1.2 | 8.2 | 10.0 |
2x1.0 | 1 | 0.6 | 1.2 | 8.4 | 10.0 |
2x1.0 | 2 | 0.6 | 1.2 | 8.4 | 10.4 |
2x1.5 | 1 | 0.7 | 1.2 | 9.2 | 11.0 |
2x1.5 | 2 | 0.7 | 1.2 | 9.4 | 11.6 |
2x2.5 | 1 | 0.8 | 1.2 | 10.2 | 12.1 |
2x2.5 | 2 | 0.8 | 1.2 | 10.6 | 13.1 |
2x4 | 1 | 0.8 | 1.2 | 11.2 | 13.1 |
2x4 | 2 | 0.8 | 1.2 | 11.6 | 14.1 |
2x6 | 1 | 0.8 | 1.2 | 12.1 | 14.1 |
2x6 | 2 | 0.8 | 1.2 | 12.6 | 15.6 |
2x10 | 2 | 1.0 | 1.5 | 15.6 | 19.1 |
3x0.75 | 1 | 0.6 | 1.2 | 8.6 | 10.2 |
3x0.75 | 2 | 0.6 | 1.2 | 8.8 | 10.6 |
3x1.0 | 1 | 0.6 | 1.2 | 8.8 | 10.6 |
3x1.0 | 2 | 0.6 | 1.2 | 9.0 | 11.0 |
3x1.5 | 1 | 0.7 | 1.2 | 9.8 | 11.6 |
3x1.5 | 2 | 0.7 | 1.2 | 10.0 | 12.3 |
3x2.5 | 1 | 0.8 | 1.2 | 11.0 | 12.8 |
3x2.5 | 2 | 0.8 | 1.2 | 11.2 | 13.8 |
3x4 | 1 | 0.8 | 1.2 | 11.8 | 14.3 |
3x4 | 2 | 0.8 | 1.2 | 12.3 | 15.3 |
3x6 | 1 | 0.8 | 1.5 | 13.3 | 15.8 |
3x6 | 2 | 0.8 | 1.5 | 13.8 | 16.8 |
3x10 | 2 | 1.0 | 1.5 | 16.3 | 20.3 |
4x0.75 | 1 | 0.6 | 1.2 | 9.2 | 11.0 |
4x0.75 | 2 | 0.6 | 1.2 | 9.4 | 11.6 |
4x1.0 | 1 | 0.6 | 1.2 | 9.6 | 11.4 |
4x1.0 | 2 | 0.6 | 1.2 | 9.8 | 12.0 |
4x1.5 | 1 | 0.7 | 1.2 | 10.8 | 12.5 |
4x1.5 | 2 | 0.7 | 1.2 | 11.0 | 13.5 |
4x2.5 | 1 | 0.8 | 1.2 | 12.0 | 14.0 |
4x2.5 | 2 | 0.8 | 1.2 | 12.0 | 15.0 |
4x4 | 1 | 0.8 | 1.5 | 13.5 | 16.0 |
4x4 | 2 | 0.8 | 1.5 | 14.0 | 17.0 |
4x6 | 1 | 0.8 | 1.5 | 14.5 | 17.0 |
4x6 | 2 | 0.8 | 1.5 | 15.0 | 18.5 |
4x10 | 2 | 1.0 | 1.5 | 18.0 | 22.0 |
5x0.75 | 1 | 0.6 | 1.2 | 10.0 | 11.9 |
5x0.75 | 2 | 0.6 | 1.2 | 10.2 | 12.8 |
5x1.0 | 1 | 0.6 | 1.2 | 10.4 | 12.3 |
5x1.0 | 2 | 0.6 | 1.2 | 10.6 | 13.2 |
5x1.5 | 1 | 0.7 | 1.2 | 11.6 | 13.8 |
