1、产品应用
本类别电缆应用于航空、航天、机车、汽车等领域的失稳、冲击振动状态下的监控系统。
2、产品特点
Ø 测温范围宽
Ø 重量轻
Ø 抗电噪声
Ø 冲击振动下，信号稳定
Ø 朝柔软性
3、产品特性
Ø 试验电压：500V/5min
Ø 耐温范围：-60℃～+200℃
Ø 弯曲半径：4D（D为电缆外径）
4、型号和名称
TH/J-GFPG-DYT
5、电缆结构

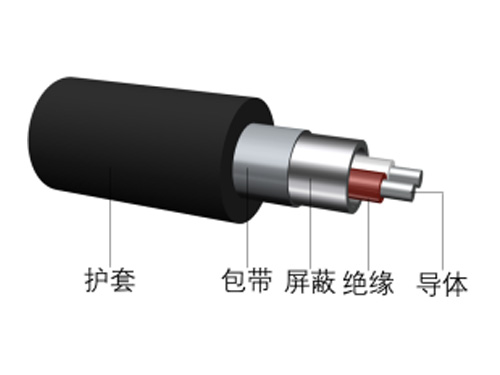

| Ø 导体：镀银铜或镀银铜合金 Ø 绝缘：聚全氟乙丙烯FEP Ø 屏蔽：镀银铜编织 Ø 包带：PTFE带 Ø 护套：硅橡胶弹性体 |
6、电缆尺寸参数
表2.1 16 电缆参数表
芯数x线规 AWG | 导体结构 股数/直径 | 导体电阻 ≤Ω/km | 绝缘外径 mm | 屏蔽编织外径 mm | 电缆最大外径 mm |
4x32 | 7/0.08 | 568 | 0.55±0.03 | 1.65 | 2.66 |
5x32 | 7/0.08 | 568 | 0.55±0.03 | 1.80 | 3.20 |
6x34 | 7/0.06 | 950 | 0.5±0.03 | 1.82 | 3.30 |
7x34 | 7/0.06 | 950 | 0.5±0.03 | 1.82 | 3.30 |
7、电缆颜色
表2.1 17 电缆颜色
芯数x线规AWG | 绝缘芯线颜色排列 | 护套颜色 |
4x32 | 红+绿+黑+白 | 白色或蓝色 |
5x32 | 红+绿+黑+白+黄+中心填充 | 白色或蓝色 |
6x34 | 红+绿+黑+白+黄+棕+中心填充 | 白色或蓝色 |
7x34 | 红+绿+黑+白+黄+蓝+棕 | 白色或蓝色 |
